- Производитель: Штиль
- Модель:
- Наличие: Уточнять у менеджеров
Цена по запросу
Основные характеристики
Все характеристики
Ethernet:
опция (требуется установка карты мониторинга)
RS-485:
опция (требуется установка карты мониторинга)
USB:
опция (требуется установка карты мониторинга)
Активная мощность, кВт:
5,4
Быстродействие, мс:
0
Инверторный стабилизатор напряжения IS3106RT с конфигурацией 3 в 1 (трехфазным входом и однофазным выходом) обеспечит надежную защиту от нестабильного напряжения в сети 380 В однофазной нагрузки бытового, коммерческого или производственного применения суммарной мощностью до 6 кВА/5,4 кВт, например:
- компьютерного и серверного оборудования;
- телекоммуникационной техники и систем связи;
- дорогостоящей бытовой электротехники, в том числе котельного и отопительного оборудования;
- промышленного оборудования;
- систем безопасности и видеонаблюдения.
IS3106RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.
IS3106RT является стабилизатором напряжения последнего поколения с бесступенчатой технологией двойного преобразования электроэнергии, за счет которой устройство получило расширенные технические возможности, в частности:
- мгновенную реакцию на отклонения напряжения (0 мс);
- коррекцию сетевого напряжения в широком диапазоне (90-310 В);
- непрерывное электропитание нагрузки напряжением синусоидальной формы и максимальной точности (±2%);
- бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).
Охлаждение выполняется двумя малошумными вентиляторами. Уровень их шума на расстоянии 1 м от прибора составляет от 40 дБА до 61 дБА (в зависимости от скорости работы).
Установка и подключение
IS3106RT имеет универсальное исполнение и предназначен для установки двумя способами:
- вертикально на ровной горизонтальной поверхности (на специальные упоры);
- горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов.

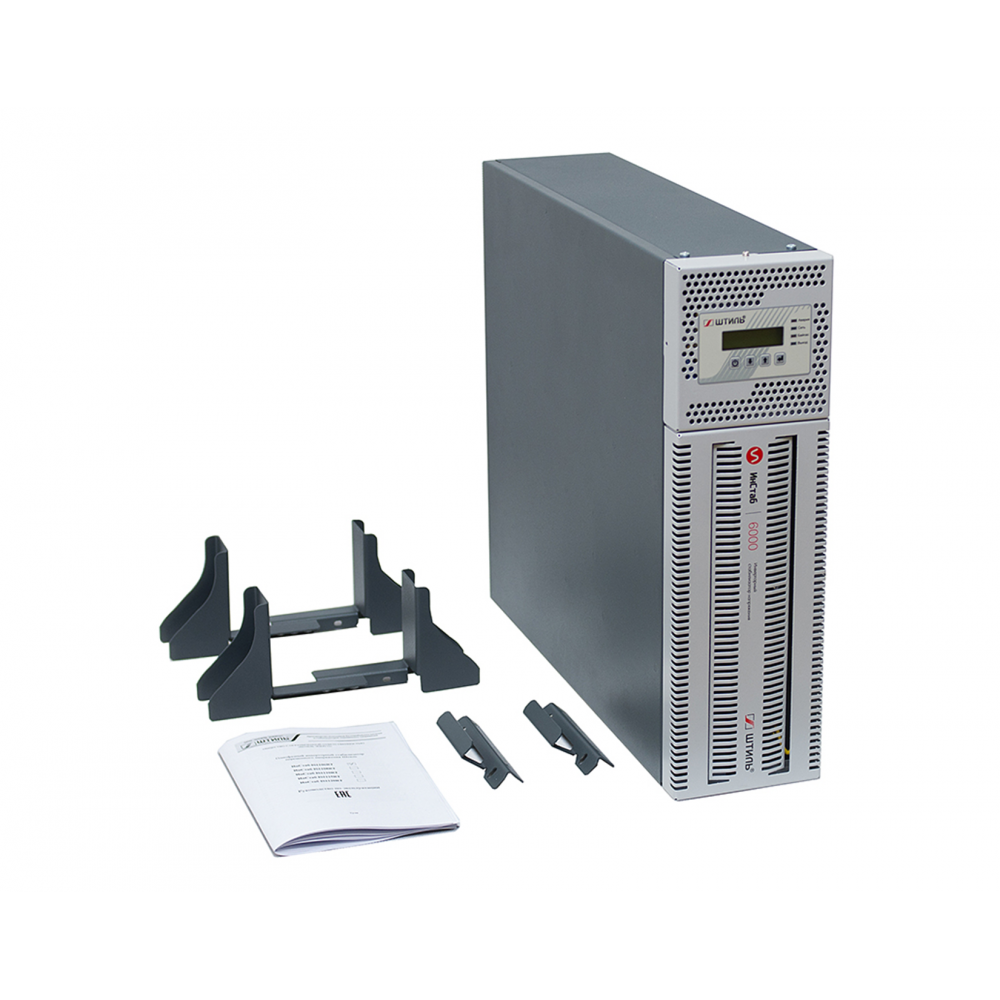

Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства. Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.
Стабилизатор имеет панель управления, которая поворачивается на 90° при смене положения устройства (вертикальное/горизонтальное).

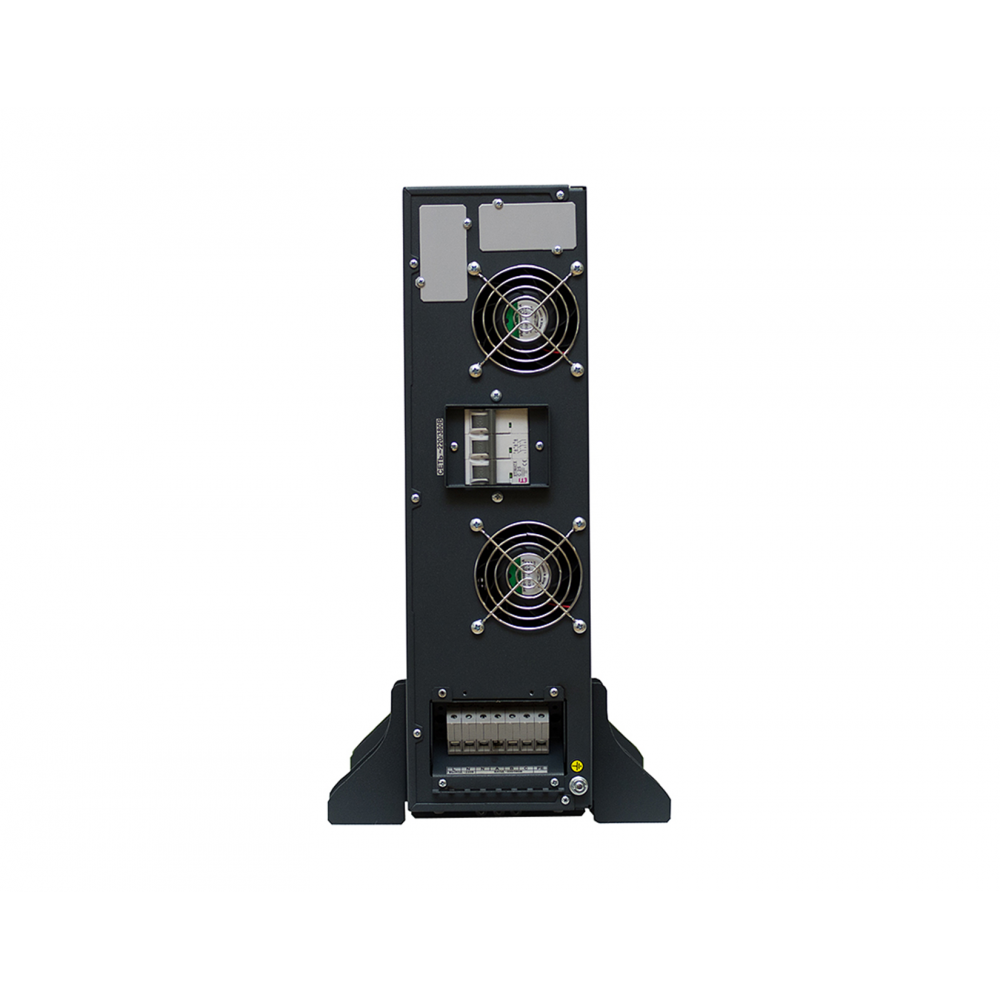

Подключение прибора к сети и электропитание нагрузки выполняется через клеммные колодки, размещенные на тыльной стороне корпуса.
Индикация

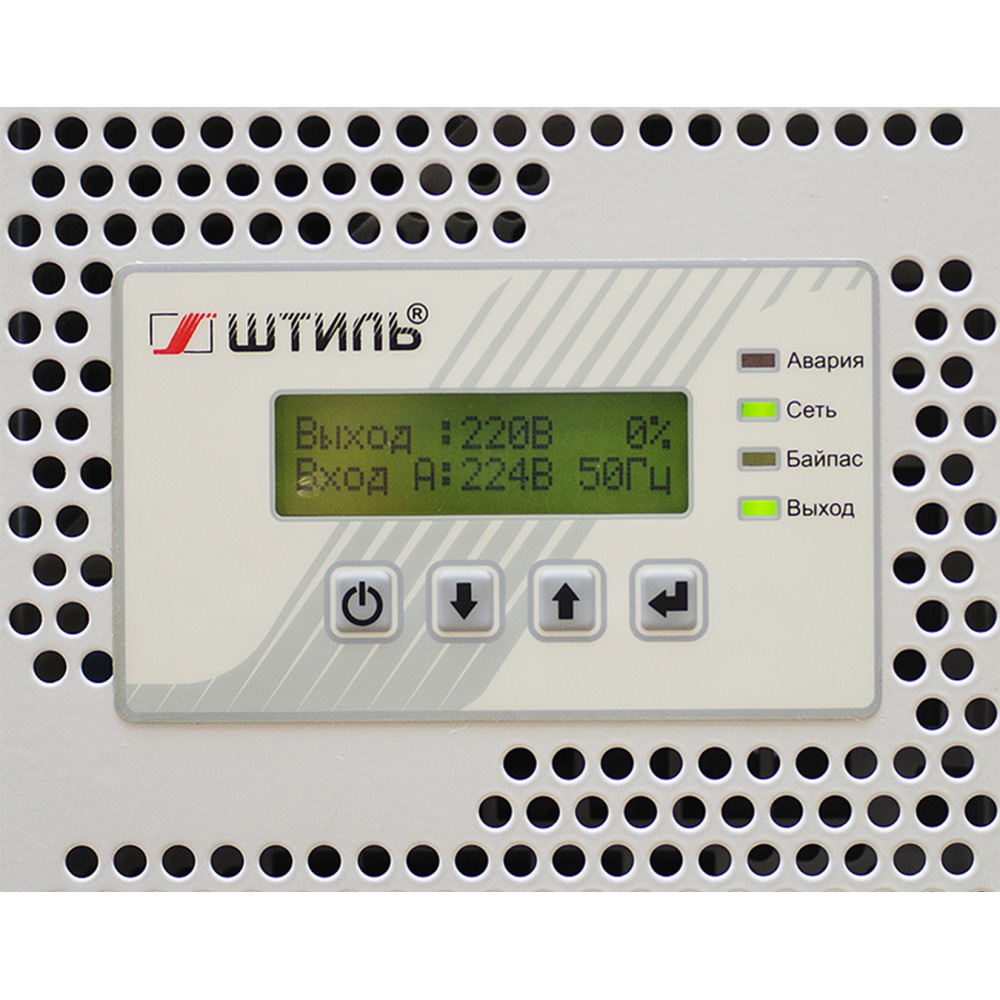

Устройство оснащено цифровым многофункциональным ЖК-дисплеем со светодиодными индикаторами:
- «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
- «Сеть» – светится при допустимом сетевом напряжении;
- «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
- «Выход» – светится, когда на нагрузку подано напряжение.
Информация на ЖК-дисплее:
- значение входного напряжения по каждой фазе;
- частота входной сети и процент загрузки;
- активная и полная мощность подключенной нагрузки;
- режим работы и наличие аварий с указанием причин.
На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в режиме «ЭКО» и другие параметры.
Защита
Модель IS3106RT имеет систему электронной защиты с автовосстановлением после короткого замыкания, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.
Устройство оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).
Электронный байпас выполняет автоперевод питания подключенных приборов на сеть при перегрузке, сбоях в работе или при выборе ЭКО-режима.
Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!
Средства мониторинга
Стабилизатор напряжения IS3106RT оснащен двумя слотами для установки плат расширения интерфейсов, позволяющих выполнять локальный/дистанционный мониторинг работы.
С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».
Поддерживаются следующие интерфейсы:
- RS-232 и RS-485;
- mini-USB и USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
Устройство с установленными платами удобно контролируется через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).
Обратите внимание, что платы не включены в стандартный комплект поставки и заказываются дополнительно.
Как купить?
Купить стабилизатор напряжения IS3106RT и дополнительные аксессуары можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с доставкой по Москве и другим регионам России.
Цена на модель IS3106RT является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.
Характеристики
Характеристики
Ethernet
опция (требуется установка карты мониторинга)
RS-485
опция (требуется установка карты мониторинга)
USB
опция (требуется установка карты мониторинга)
Активная мощность, кВт
5,4
Быстродействие, мс
0
Верхний порог фазного/линейного входного напряжения отключения н
310/537
Верхний порог фазного/линейного входного напряжения подключения
290/502
Время автономной работы при отключении питания
не более 200 мс
Время запуска (восстановления после аварии сети), с
до 20
Входная сеть
клеммное подключение (L1, L2, L3, N, PE)
Входной коэффициент мощности
0,99
Высота установки в стойку, U
3
Габаритные размеры ВхШхГ (без упаковки), мм
459x250x530 (напольная установка) 130x484x530 (стоечная установка)
Гарантийный срок, мес
24
Диапазон настройки выходного напряжения, В
220-240 с шагом 5 В
Диапазон рабочей температуры, C
от +5 до +40
Диапазон температуры хранения, C
от -40 до +40
Допустимое отклонение верхней границы входного напряжения в режи
+5, +10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения в режим
-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Допустимый диапазон входной частоты, Гц
43-57
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров и аварийных состояний
Защита от аварии сети
электронная защита c автовосстановлением
Защита от аварии стабилизатора
электронная аварийная защита
Защита от высокочастотных помех
100 кГц - 30 МГц
Защита от импульсных перенапряжений
варистор (2 кВ, 1/50 мкс)
Короткое замыкание
электронная защита c автовосстановлением
Коэффициент нелинейных искажений выходного напряжения, %
<1,5% при линейной нагрузке, <3% при нелинейной нагрузке
КПД в режиме работы от электросети, %
до 97
КПД при работе через байпас или в режиме ECO, %
до 99
Крест-фактор
3:1
Максимальный входной ток одной фазы, А
12
Максимальный выходной ток, А
27
Масса, кг
17
Нагрузка (выходные разъёмы)
клеммное подключение (L, N)
Наработка на отказ, ч
не менее 150000
Нижний порог фазного/линейного входного напряжения отключения на
90/155
Нижний порог фазного/линейного входного напряжения подключения н
110/190
Номинальная входная частота, Гц
50
Номинальная выходная частота, Гц
50 (отклонение частоты выходного напряжения определяется частотой сети)
Номинальное фазное/линейное входное напряжение, В
220/380 (230/400)
Относительная влажность, %
от 0 до 80 (без конденсата)
Перегрев
электронная защита c автовосстановлением
Перегрузка по выходу
электронная защита c автовосстановлением
Перегрузочная способность
<105% - непрерывная работа, 105-150% - не менее 5 с
Плавный пуск
да
Полная мощность, кВА
6
Потребляемая мощность в режиме холостого хода, Вт
75
Предельный диапазон фазного/линейного входного напряжения, В
90-310/155-537
Принцип стабилизации
инверторный (с двойным преобразованием)
Рабочая высота, м
до 3000 м над уровнем моря
Рабочий диапазон фазного/линейного входного напряжения, В
165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60%
Режимы работы
стабилизация, ECO
Совместимость с генератором
да
Способ установки
напольный / в стойку
Срок службы, лет
не менее 10
Степень защиты от пыли и влаги
IP20
Страна производитель
Россия
Сухие контакты
3 шт. или 8 шт. (опция)
Тип входной сети
трехфазная пятипроводная (L1, L2, L3, N, PE)
Тип выходного напряжения
однофазное
Тип охлаждения
принудительное (вентиляторное)
Точность стабилизации, %
±2
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА
<40 (при минимальной скорости вращения вентиляторов),<61 (при максимальной скорости вращения вентиляторов)
Установка
в помещении
Форма выходного напряжения
чистая синусоида
Цвет корпуса
серый
Электронный автоматический байпас
да
